连接标准万向轴

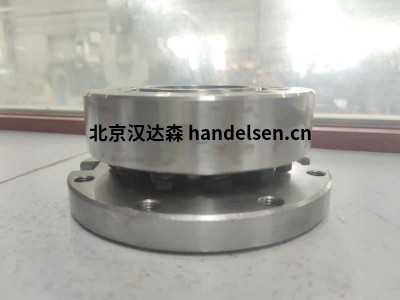

stuwe GF型万向轴法兰非常适合将标准万向轴连接到圆柱轴。它通过最佳的动力传输，简单而快速的组装以及在变化或冲击扭矩时的牢固连接而脱颖而出。

另外，根据要求，STÜWE®还可以提供非标准的连接尺寸。



可以从Traceparts 和 Cadenas获得CAD模型 。

stuwe 标准万向轴联轴器：GF系列型号：

stuwe GF 21

型号A / B

轴直径

20-85 mm传递扭矩0,12-9,52 kNm

法兰螺栓也用于张紧

stuwe GF 22

型号A / B

轴直径

65-220 mm传递扭矩7-229 kNm

主要用于小直径轴与大万向轴法兰的连接

stuwe  GF 23

型号A

轴直径

90-300 mm可传递的扭矩13-507 kNm

主要用于连接大直径的轴

stuwe GF 23

B型

轴直径

90-300 mm可传递的扭矩13-507 kNm

stuwe 标准万向轴联轴器：GF系列主要用于连接大直径的轴

stuwe HSD 20 20 - 250 mm 0,15 - 18,3 kNm Low torques

stuwe HSD 21 110 - 730 mm 16 - 4033 kNm Medium-sized torques

stuwe HSD 22 9 - 1050 mm 0,02 -16493 kNm High torques

stuwe HSD 23 100 - 1050 mm 26 -19684 kNm Very high torques

stuwe HSD 81 38 - 1050 mm 1,5 -19958 kNm Identical to series 22 but

20 - 30 % higher torques

stuwe HSD 83 100 - 1050 mm 30 - 23811 kNm Identical to series 23 but

20 - 30 % higher torques
